Transpallet elettrico CBD15/20J

Transpallet elettrico CBD15/20J

Portata nominale: 1500/2000 kg
Altezza di sollevamento: 200 mm
Raggio di sterzata: 1355 mm
Livello di rumorosità: ≤70 dB(A)

Richieda prezzo, tempi di consegna, opzioni di batteria o la scheda tecnica completa. Direttamente dalla fabbrica, con possibilità di marchio OEM.

Richiedi un preventivo WhatsApp

Scarica la scheda tecnica in PDF

Descrizione

Transpallet elettrico · Operatore a terra

CBD15J-Li4 / CBD20J-Li4

Transpallet elettrico (con operatore a terra)

Un transpallet compatto con batteria al litio a sgancio rapido, progettato per un uso semplice negli spazi stretti, con telaio leggero e una robusta copertura di protezione.

1500/2000 kg Portata nominale	200 mm Altezza di sollevamento	1355 mm Raggio di sterzata	≤70 dB(A) Livello di rumorosità

Caratteristiche principali

01	La struttura compatta e il raggio di sterzata ridotto sono adatti al lavoro in spazi stretti.
02	La batteria al litio a sgancio rapido si sostituisce velocemente per far fronte ai turni lunghi.
03	Un vano batteria con coperchio a cappello protegge dalla pioggia.
04	Un percorso dei cavi ad anello esterno previene efficacemente usura e rottura dei cavi.
05	Un caricabatterie esterno opzionale, disponibile in più specifiche, si adatta a diverse condizioni di lavoro.
06	Una struttura del telaio leggera mantiene basso il peso del corpo macchina.
07	La guida standard con timone in posizione verticale è adatta al lavoro in spazi ridotti.
08	Un solido carter metallico protegge motore e ruote e ripara i piedi dell’operatore, per una maggiore sicurezza.
09	Un impianto idraulico integrato con funzione di riflusso a fine corsa riduce i componenti elettrici e aumenta l’affidabilità.
10	Il ritorno meccanico a molla del timone aggiunge ulteriore affidabilità.

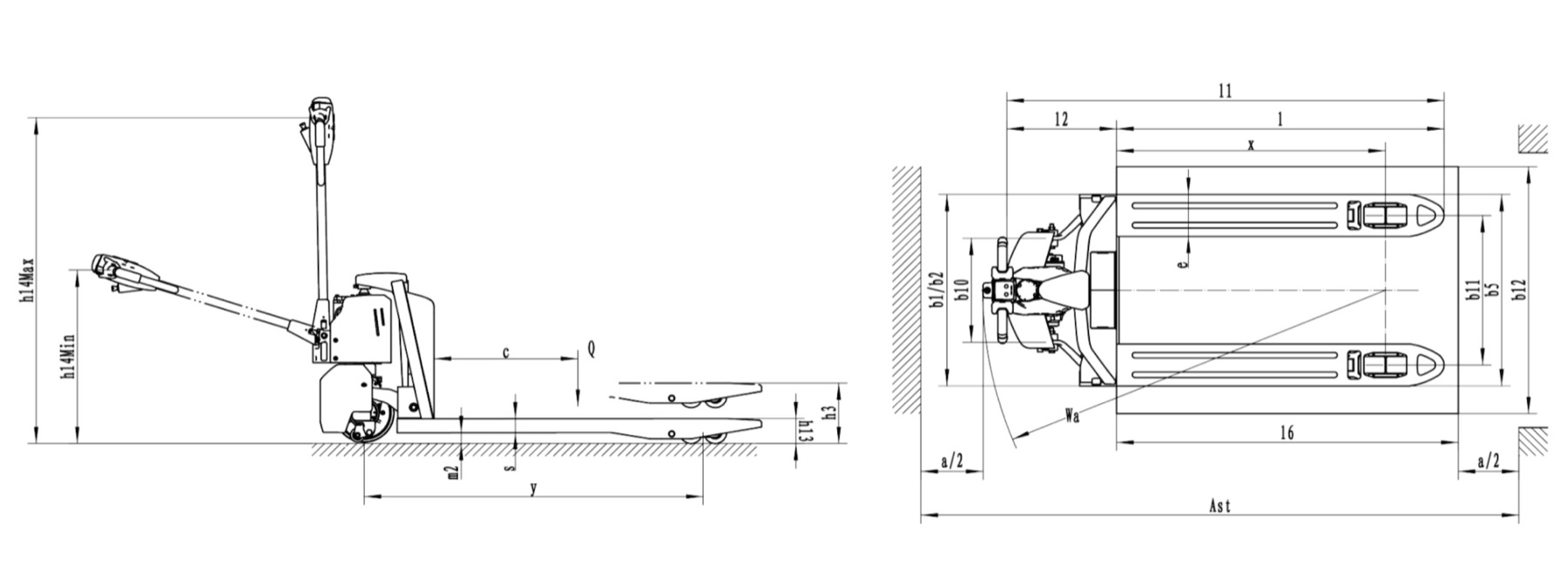

Principali dati tecnici

Parametro	Unità	CBD15J-Li4	CBD20J-Li4
Caratteristiche
Gruppo di trazione		Elettrico
Tipo di guida		Con operatore a terra
Portata nominale	Q (kg)	1500	2000
Distanza del baricentro del carico	c (mm)	600
Distanza dal centro dell’asse al dorso delle forche	x (mm)	945
Passo	y (mm)	1192
Peso in servizio (batteria inclusa)	kg	121/122/124	127/128/130
Ruote / pneumatici
Tipo di pneumatici		PU
Dimensioni ruota motrice	mm	Φ210×75
Dimensioni ruote di carico	mm	Φ80×60
Dimensioni ruote pivotanti	mm	Φ50×30
Ruote, motrici/piroettanti/di carico	mm	1x,2/4
Carreggiata, posteriore, lato carico	b11 (mm)	400/535
Dimensioni
Altezza di sollevamento	h3 (mm)	200
Altezza del timone di traino, min/max	h14 (mm)	735/1155
Altezza abbassata	h13 (mm)	85
Lunghezza totale	l1 (mm)	1550
Lunghezza fino al dorso delle forche	l2 (mm)	400
Larghezza totale	b1/b2 (mm)	550/685
Dimensioni forche	s/e/l (mm)	55/150/1150
Distanza tra i bracci delle forche	b5 (mm)	550/685
Altezza libera dal suolo, centro del passo	m2 (mm)	30
Larghezza corsia, pallet 1000×1200 trasversale	Ast (mm)	1760
Larghezza corsia, pallet 800×1200 longitudinale	Ast (mm)	1810
Raggio di sterzata	Wa (mm)	1355
Prestazioni
Velocità di traslazione, a carico/a vuoto	km/h	4.2/4.5
Velocità di sollevamento, a carico/a vuoto	m/s	0.018/0.024	0.025/0.046
Velocità di discesa, a carico/a vuoto	m/s	0.049/0.032	0.055/0.035
Pendenza max superabile, a carico/a vuoto	%	6/15
Tipo di freno di servizio		Elettromagnetico
Trazione
Potenza motore di trazione, S2 60 min	kW	0.75	1.0
Potenza del motore di sollevamento a S3 15%	kW	0.5	0.8
Tensione batteria/capacità nominale	V/Ah	24/20, 24/30, 24/40	48/10, 48/15, 48/20
Peso batteria	kg	5/6.5/8	5/6.5/8
Altro
Tipo di controllo della trazione		DC
Tipo di sterzo		Meccanico
Livello di pressione sonora all'orecchio del conducente	dB(A)	≤70
